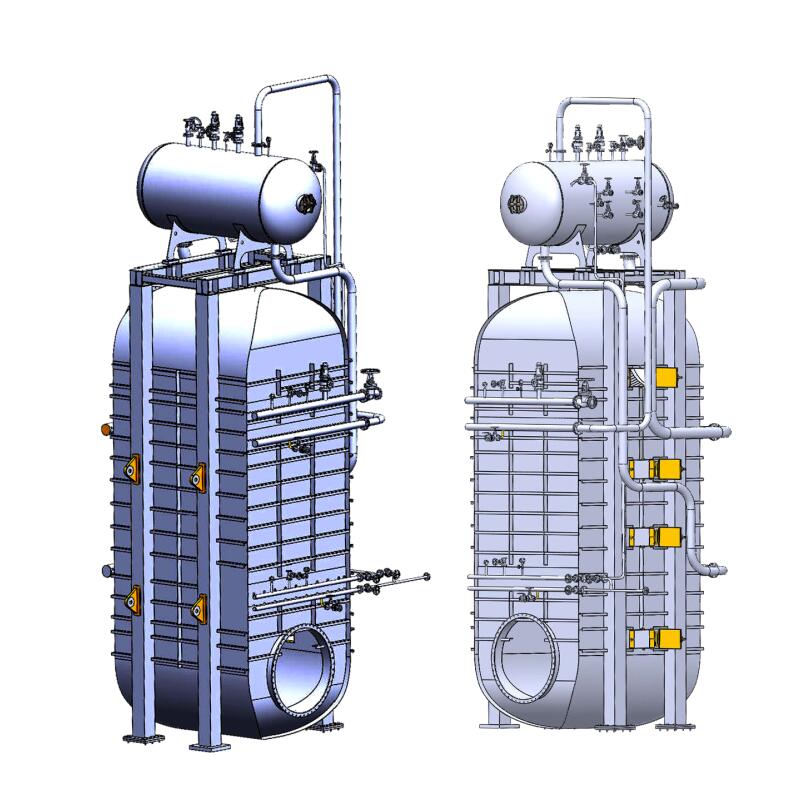

通過有限元分析來設計鍋爐，目的是優化鍋爐的結構，降低成本，使設計有據可循，其中建模后的網格劃分普遍成為難點，常導致分析速度過慢，計算機卡頓等結果，間接的影響了分析效果，現總結歸納網格劃分重點注意事項：

  1、不論什么方式建立網格，模型里任何一個公共邊界兩側單元數量一定要匹配；

  2、劃分規則網格和自由網格，要合理并且符合實際情況，例如鍋爐外框架結構有限元分析，宜采用自由網格，可以優化速度；

  3、根據結構的功能需求，選擇合理的網格密度過渡，可以減少運算量，減少分析時間；

  4、網格劃分要方便施加載荷，尤其注意集中載荷；

  5、劃分網格粗細過渡應當按照單元尺寸漸變的方式來處理問題。

  以上所述為大部分鍋爐有限元分析時常見的部分網格劃分問題，其他的注意事項根據鍋爐的用途和類型，也不盡相同，我司會針對客戶具體需求，進一步進行有限元分析，已達到良好的效果。
